青島集裝式真空發生器
型號：CTC
類別：青島集裝式真空發生器
品牌：星宇XINGYU
產地：寧波奉化
技術參數
| 使用條件 | |
| 使用流體 | 壓縮空氣 |
| 使用壓力范圍 | 0.25-0.7MPa |
| 定額提供壓力 | GZ、DZ系列；0.5MPa、GX系列；0.35Mpa |
| 使用溫度范圍 | 5~50°C |
| 潤滑 | 不需要 |
| 真空特性 | |||||
| 型號 | 噴嘴直徑 | 供氣壓力（MPa） | 真空度（-Kpa） | 吸入流量（L/min） | 消耗流量（L/min） |
| CT□GZ07... | 0.7 | 0.5 | 93 | 13 | 23 |
| 0.35 | 73 | 17 | |||
| CT□ZD07...* | 0.5 | 67 | 26 | 23 | |
| CT□GX07...* | 0.35 | 91 | 10.5 | 17 | |
| CT□GZ10... | 1.0 | 0.5 | 93 | 27 | 46 |
| 0.35 | 73 | 34 | |||
| CT□ZD10...* | 0.5 | 67 | 40 | 46 | |
| CT□GX10.….* | 0.35 | 91 | 21 | 34 | |
| CT□GZ12... | 1.2 | 0.5 | 93 | 38 | 70 |
| 0.35 | 73 | 36 | 47 | ||
| CT□ZD12...* | 0.5 | 67 | 50 | 70 | |
| CT□GX12..* | 0.35 | 91 | 27 | 47 | |
| 電磁閥參數 | ||
| 真空產生電磁閥 | 真空破壞電磁閥 | |
| 額定電壓 | DC24V | |
| 允許電壓范圍 | DC24V10% | |
| 功耗 | 0.7W | |
| 動作方式 | 指示閥動作 | |
| 手動操作 | 按壓式手動桿 | |
| 操作指示 | 紅色LED | |
| 耐壓 | 1.05MPa | |
| 通電方式 | N.C. | |
| 真空過濾器參數 | |
| 濾芯材料 | 聚乙烯甲縮醛（PVF） |
| 過濾度 | 10um |
| 過濾器面積 | 1130mm2 |
| 獨立訂購碼 | CT-PVF |
| 空氣定時型破壞閥參數 | |
| 構 | 機械式定時模塊 |
| 破壞時間 | 關閉真空發生電磁閥后，約0.3~3S |
| 破壞流量 | 0~40L/min（供氣壓05MPa） |
| 時間設定方式 | 外部旋鈕設置 |
| 真空保護功能（組合B、F、H、M、s、w） | |
| 真空泄露 | 最大1.3KPa/10min |
| 數顯壓力開關（DPS-CT） | ||
| 壓力規格 | 測量范圍 | ~99~+99KPa |
| 設定范圍 | ~99~+0KPa | |
| 耐壓 | 1.0MPa | |
| 壓力形式 | 不可燃、非腐蝕性氣體、表壓測量 | |
| 壓力測量 | MEMS硅壓力傳感器、丁晴橡膠/硅膠密封 | |
| 測量精度 | <2%F.S.(環境溫度25°C) | |
| 測量誤差 | <2%F.S.(環境溫度0~50°C) | |
| 測量模式 | 回差模式 | |
| 比較模式 | ||
| 壓力顯示 | 2位紅色LED顯示 | |
| 壓力單位 | KPa(可選顯示倍數1、0.75、0.01、0.145) | |
| 輸入電源 | 電壓 | DC12~24V10% |
| 電流 | ＜30mA | |
| 開關信號 | 開關輸出 | 2路開關輸出 |
| 輸出方式 | NPN/PNP可選（對應低有效或高有效信號接收) | |
| 輸出電流 | 80mA MAX | |
| 降壓 | 1VMAX | |
| 反應時間 | 2.5ms 25ms 250ms | |
| 模擬信號 | 信號幅度 | 1~5V |
| 負載能力 | 負載電阻>1KQ | |
| 輸出精度 | 3%FS. | |
| 反應時間 | 60ms | |

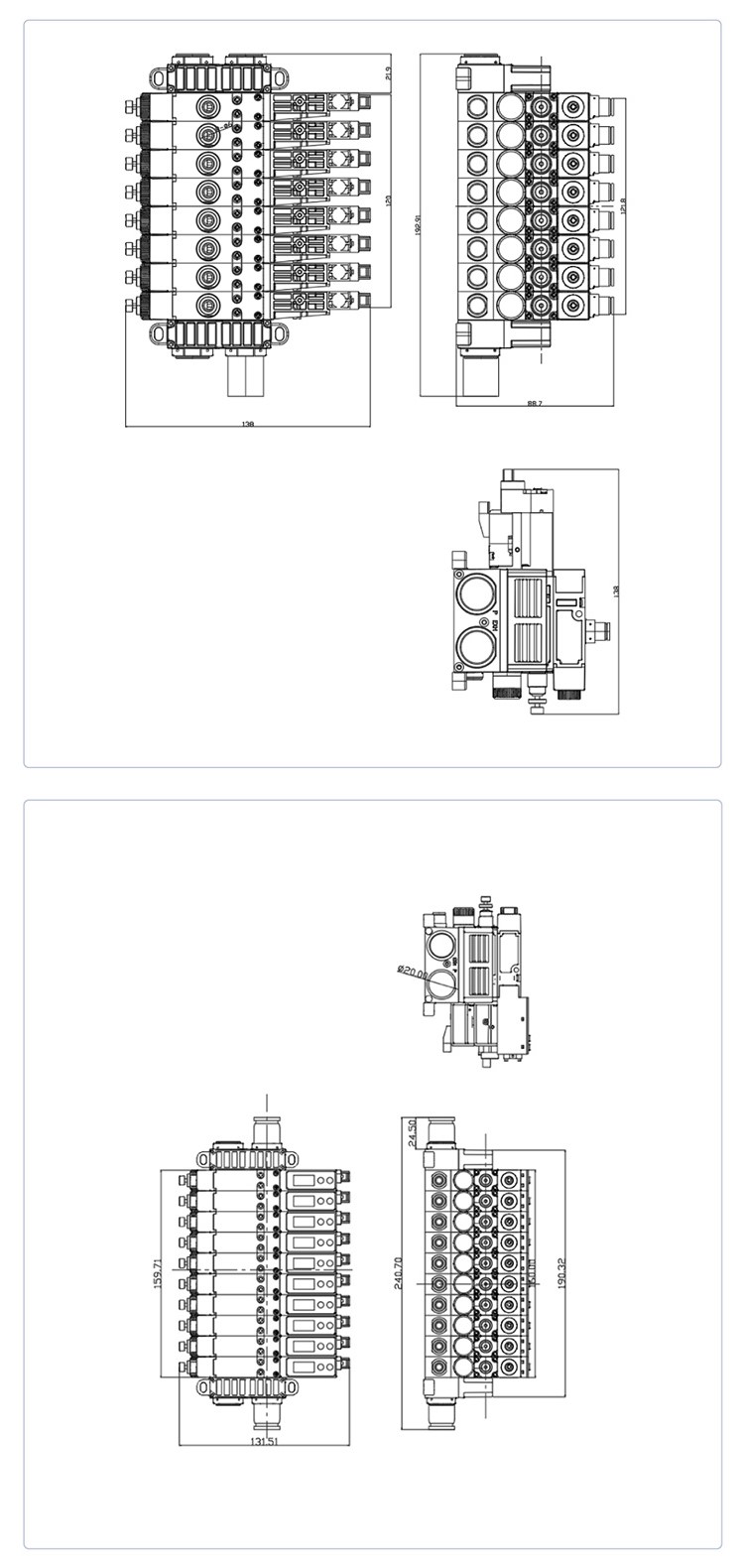

結構尺寸

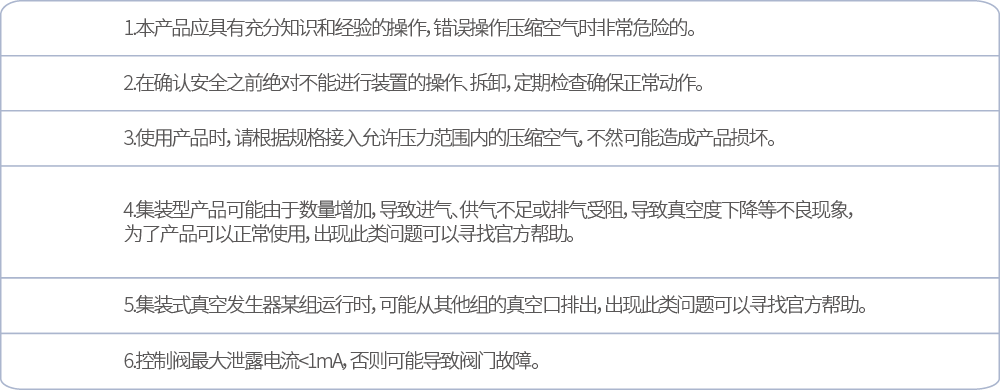

安裝說明
